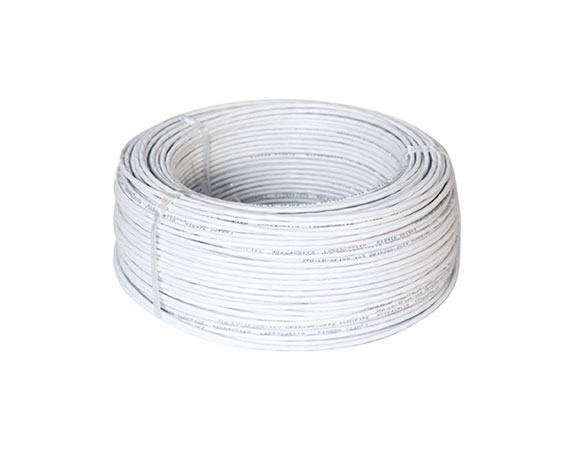

感溫電纜JTW-LD-SF300/105 新突破 使用長度可達1000米
JTW-LD-SF300/105
動作溫度：105℃±10%
感溫電纜最高環境溫度：75℃
微電腦處理器、終端盒環境溫度范圍：F（-40 ~ 70℃）
產品詳情 / Product details
一、 概述
JTW-LD-SF300/105 纜式線型感溫火災探測器(以下簡稱探測器)是一種新型的超長距離使用的不可 重復使用的監測環境溫度變化的消防產品，主要由微電腦處理器、感溫電纜、終端盒組成。探測器 具有良好的環境適應性，能夠近距離或貼近保護，在各種潮濕、污染、粉塵的消防探測場所能夠高可靠 地工作，所以被廣泛地應用在倉庫、貨場、電纜隧道、車輛隧道、油氣輸送管道、變壓器、皮帶輸送機 及機車、配電盤等消防探測場所。組成探測器具有定溫報警功能，特別適用于電纜隧道、電纜橋架、電 纜井內的動力電纜及控制電纜的火警早期預報，可在電廠、鋼廠、化工廠等場合使用。
二、 工作原理及特點
探測器的感溫電纜為溫度敏感元件，由三根分別擠塑熱敏絕緣材料的導線絞合而成，能夠?qū)ρ刂浒惭b長度范圍內任意一點的溫度變化進行探測，再經過單片機微控制器模糊數學的計算方法做 出火警判斷。
其主要特點簡述如下：
1.感溫電纜結構穩定，抗干擾性及抗拉性能強。
2.具有開路、短路兩種故障報警。
3.微電腦處理器和終端盒外殼采用阻燃材料，抗腐蝕、抗老化。
4.帶手動火警和故障模擬功能。
5.探測器抗干擾能力強，采用隔離檢測以及軟件抗干擾技術，可應用于強電磁場干擾的場所。
6.通過輸入模塊的無極性二總線技術和所有火災報警控制器通訊。
7.接入專用顯示裝置具有報警定位功能。
三、 主要技術指標
1.探測器類別：纜式、不可恢復式、定溫
2.定溫報警溫度、環境溫度
3.最小報警長度：1m
4.最大使用長度：1000m
5.感溫電纜芯線絕緣電阻：≥20MΩ
6.工作電壓：DC24V（85-110%）
7.靜態電流≤15mA
8.報警電流≤25mA
9.過流保護動作電流＞50 mA
10.報警復位：手動復位、斷電復位
11.狀態指示：
正常運行：綠色指示燈閃亮
定溫火警：紅色指示燈常亮
故障：黃色指示燈常亮
12. 使用環境：相對濕度≤95%，不凝露
13. 繼電器無源觸點輸出：DC24V/1A
14. 外殼防護等級：IP55
15. 執行標準：GB 16280-2014
四、 結構及安裝尺寸

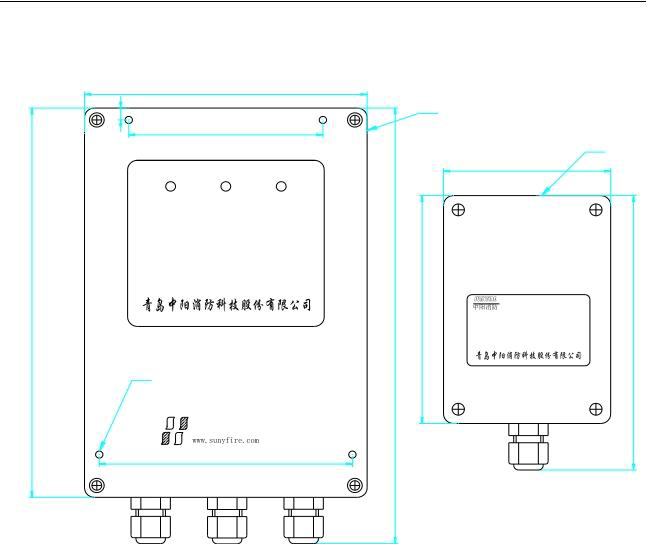

微電腦處理器和終端盒外形示意圖如圖 1 所示，單位：mm。
圖1微電腦處理器和終端盒外形示意圖
五、 接線與調試
1.打開微電腦處理器盒蓋，依次將感溫電纜、24V 電源線、信號線從防水接頭穿入盒體，按圖 2 要求接入端子排。感溫電纜另一端接入終端盒，線芯按圖 2 要求接入端子，擰緊防水接頭。
Z2、CK2 與火災報警控制器輸入端連接，CK1、CK2 兩端子接配接電阻（配接電阻為火災報警控制器的檢線電阻，配接 JB-QB-SX6001 型號火災報警控制器時配接電阻為 10KΩ）
2.上電后，系統自檢 2—3 秒后，綠燈閃亮。（頻率約 1HZ）
3.手動測試模擬故障：把雙排插針 S3（如圖２）上的第 2 組插針上的短路環拔下插在 S4 中間一組插針上，短接后黃燈常亮，故障繼電器動作，用萬用表測量 Z1、CB1 端子導通，Z1、CK1 端子斷開，測試后拔下短路環故障恢復。
4.手動測試模擬火警：把雙排插針 S3（如圖２）上的第 2 組插針上的短路環拔下插在 S4 右側一組插針上，短接后紅燈閃亮，火警繼電器動作，用萬用表測量 Z2 端和 CK2 端導通，測試后拔下短路環火警恢復。
5.如果要加溫測試，可以將感溫電纜距離末端 300mm 的 1m 加熱，或者在感溫電纜上纏繞紙張，同時點燃紙張，當溫度達到動作閾值，即可產生火災報警。測試后的感溫電纜剪除后重新與終端盒連接牢固，系統復位。
6.手動復位：用短路環將插針 S1（在電路板上部，如圖 4）短接一下，系統將被重新復位。
7.調試完畢，蓋好上部盒蓋，通電運行
8.接線說明
①微電腦處理器接線端子說明，示意圖如圖 2 所示：
②終端處理器接線端子說明，示意圖如圖 2 所示：
六、 注意事項
1. 微電腦處理器以及終端盒應注意防水。
2. 探測器必須以連續的、無抽頭或分支的連續布線方式安裝，并嚴格按照國家規范要求進行。
3. 重物應避免壓在探測器上，對探測器施加的拉力要小于 100N。
4. 避免在探測器上涂刷腐蝕性物質。
5. 安裝時嚴禁硬性折彎和扭轉感溫電纜。感溫電纜的彎曲半徑要大于 100mm，并防止護套破損。
6. 每年對探測器感溫電纜兩端開路進行阻值測試，其線芯之間正常阻值不應小于 10MΩ，否則應予以更換。測量設備宜采用 500V 兆歐表。
7. 建議每年對探測器進行實體火災測試，以確保探測器穩定可靠的運行。
8. 運輸時應妥善包裝，避免積壓沖擊。
9. 嚴禁私自維修探測器，如探測器存在故障，請及時與本公司聯系。
JTW-LD-SF300/105 纜式線型感溫火災探測器(以下簡稱探測器)是一種新型的超長距離使用的不可 重復使用的監測環境溫度變化的消防產品，主要由微電腦處理器、感溫電纜、終端盒組成。探測器 具有良好的環境適應性，能夠近距離或貼近保護，在各種潮濕、污染、粉塵的消防探測場所能夠高可靠 地工作，所以被廣泛地應用在倉庫、貨場、電纜隧道、車輛隧道、油氣輸送管道、變壓器、皮帶輸送機 及機車、配電盤等消防探測場所。組成探測器具有定溫報警功能，特別適用于電纜隧道、電纜橋架、電 纜井內的動力電纜及控制電纜的火警早期預報，可在電廠、鋼廠、化工廠等場合使用。
二、 工作原理及特點
探測器的感溫電纜為溫度敏感元件，由三根分別擠塑熱敏絕緣材料的導線絞合而成，能夠?qū)ρ刂浒惭b長度范圍內任意一點的溫度變化進行探測，再經過單片機微控制器模糊數學的計算方法做 出火警判斷。
其主要特點簡述如下：
1.感溫電纜結構穩定，抗干擾性及抗拉性能強。
2.具有開路、短路兩種故障報警。
3.微電腦處理器和終端盒外殼采用阻燃材料，抗腐蝕、抗老化。
4.帶手動火警和故障模擬功能。
5.探測器抗干擾能力強，采用隔離檢測以及軟件抗干擾技術，可應用于強電磁場干擾的場所。
6.通過輸入模塊的無極性二總線技術和所有火災報警控制器通訊。
7.接入專用顯示裝置具有報警定位功能。
三、 主要技術指標
1.探測器類別：纜式、不可恢復式、定溫
| 型號 | 動作溫度℃ | 感溫電纜最高環境溫度℃ | 微電腦處理器、 終端盒環境溫度 范圍℃ |
| JTW-LD-SF300/105 | 105±10% | 75 | F（-40 ~ 70） |
3.最小報警長度：1m
4.最大使用長度：1000m
5.感溫電纜芯線絕緣電阻：≥20MΩ
6.工作電壓：DC24V（85-110%）
7.靜態電流≤15mA
8.報警電流≤25mA
9.過流保護動作電流＞50 mA
10.報警復位：手動復位、斷電復位
11.狀態指示：
正常運行：綠色指示燈閃亮
定溫火警：紅色指示燈常亮
故障：黃色指示燈常亮
12. 使用環境：相對濕度≤95%，不凝露
13. 繼電器無源觸點輸出：DC24V/1A
14. 外殼防護等級：IP55
15. 執行標準：GB 16280-2014
四、 結構及安裝尺寸
微電腦處理器和終端盒外形示意圖如圖 1 所示，單位：mm。
圖1微電腦處理器和終端盒外形示意圖
五、 接線與調試
1.打開微電腦處理器盒蓋，依次將感溫電纜、24V 電源線、信號線從防水接頭穿入盒體，按圖 2 要求接入端子排。感溫電纜另一端接入終端盒，線芯按圖 2 要求接入端子，擰緊防水接頭。
Z2、CK2 與火災報警控制器輸入端連接，CK1、CK2 兩端子接配接電阻（配接電阻為火災報警控制器的檢線電阻，配接 JB-QB-SX6001 型號火災報警控制器時配接電阻為 10KΩ）
2.上電后，系統自檢 2—3 秒后，綠燈閃亮。（頻率約 1HZ）
3.手動測試模擬故障：把雙排插針 S3（如圖２）上的第 2 組插針上的短路環拔下插在 S4 中間一組插針上，短接后黃燈常亮，故障繼電器動作，用萬用表測量 Z1、CB1 端子導通，Z1、CK1 端子斷開，測試后拔下短路環故障恢復。
4.手動測試模擬火警：把雙排插針 S3（如圖２）上的第 2 組插針上的短路環拔下插在 S4 右側一組插針上，短接后紅燈閃亮，火警繼電器動作，用萬用表測量 Z2 端和 CK2 端導通，測試后拔下短路環火警恢復。
5.如果要加溫測試，可以將感溫電纜距離末端 300mm 的 1m 加熱，或者在感溫電纜上纏繞紙張，同時點燃紙張，當溫度達到動作閾值，即可產生火災報警。測試后的感溫電纜剪除后重新與終端盒連接牢固，系統復位。
6.手動復位：用短路環將插針 S1（在電路板上部，如圖 4）短接一下，系統將被重新復位。
7.調試完畢，蓋好上部盒蓋，通電運行
8.接線說明

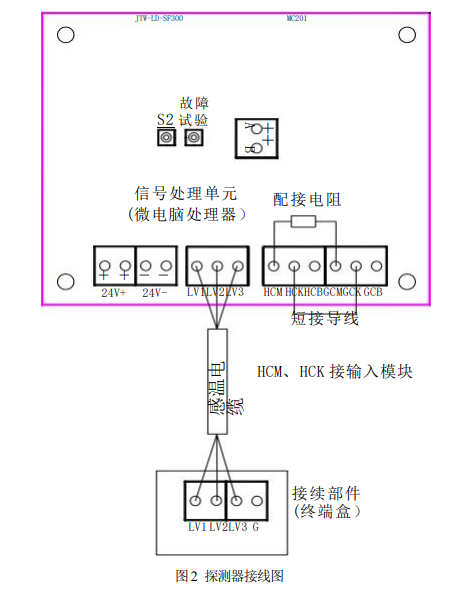

①微電腦處理器接線端子說明，示意圖如圖 2 所示：
| 序號 | 端子代號 | 內容 | 備注 |
| 1、2 | 24V+ | DC24V電源輸入“+” | |
| 3、4 | 24V- | DC24V電源輸入“-” | |
| 5 | LV1 | 白色線芯 | 感溫電纜 |
| 6 | LV2 | 藍色線芯 | |
| 7 | LV3 | 紅色線芯 | |
| 8 | HCM | 火警信號公共 | |
| 9 | HCK | 火警信號常開 | 火警后閉合 |
| 10 | HCB | 火警信號常閉 | |
| 11 | GCM | 故障信號公共 | |
| 12 | GCK | 故障信號常開 | 通電后常閉 |
| 13 | GCB | 故障信號常閉 | |
| 14 | A | 通迅 | 報警測距 |
| 15 | B | 通迅 |
②終端處理器接線端子說明，示意圖如圖 2 所示：
| 序號 | 端子代號 | 內容 | 備注 |
| 1 | LV1 | 白色線芯 | 感溫電纜 |
| 2 | LV2 | 藍色線芯 | |
| 3 | LV3 | 紅色線芯 | |
| 4 | G | 空 |
六、 注意事項
1. 微電腦處理器以及終端盒應注意防水。
2. 探測器必須以連續的、無抽頭或分支的連續布線方式安裝，并嚴格按照國家規范要求進行。
3. 重物應避免壓在探測器上，對探測器施加的拉力要小于 100N。
4. 避免在探測器上涂刷腐蝕性物質。
5. 安裝時嚴禁硬性折彎和扭轉感溫電纜。感溫電纜的彎曲半徑要大于 100mm，并防止護套破損。
6. 每年對探測器感溫電纜兩端開路進行阻值測試，其線芯之間正常阻值不應小于 10MΩ，否則應予以更換。測量設備宜采用 500V 兆歐表。
7. 建議每年對探測器進行實體火災測試，以確保探測器穩定可靠的運行。
8. 運輸時應妥善包裝，避免積壓沖擊。
9. 嚴禁私自維修探測器，如探測器存在故障，請及時與本公司聯系。
