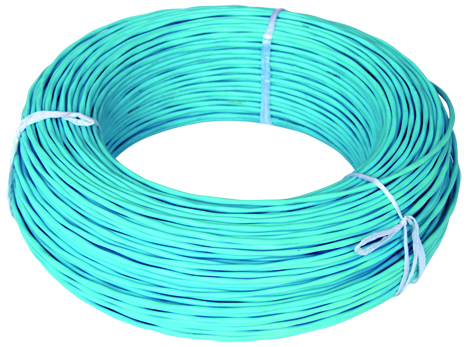

感溫電纜JTW-LD-SF500/138A 纜式線型感溫火災探測器
JTW-LD-SF500/138A
產品詳情 / Product details
一、 概述
JTW-LD-SF500/138A纜式線型感溫火災探測器(以下簡稱探測器)是一種新型的可重復使用的監測環境溫度變化的消防產品,主要由信號處理單元(微電腦處理器)、感溫線(電)纜、接續部件(終端盒)組成,感溫電纜探測器具有在響應溫度報警、輸出報警信號的功能。探測器具有良好的環境適應性,能夠近距離或貼近保護,在各種潮濕、污染、粉塵的消防探測場所能夠高可靠地工作,所以被廣泛地應用在倉庫、貨場、油氣輸送管道、變壓器、皮帶輸送機及機車、配電盤等消防探測場所。特別適用于電纜隧道、電纜橋架、電纜井內的動力電纜及控制電纜的火警早期預報。二、 工作原理及特點
探測器的感溫線纜為溫度敏感元件,JTW-LD-SF500/138A感溫線纜由三根分別擠塑熱敏絕緣材料的導線絞合而成(其中一根起到增加機械強度作用),能夠對沿著其安裝長度范圍內任意一點的溫度變化進行探測。當溫度上升至響應值時,感溫線纜線芯間的阻值躍變,導線間就會產生相應信號,再經過單片機微控制器模糊數學的計算方法做出火警判斷。其主要特點簡述如下:
1. 感溫線纜結構穩定,抗干擾性及抗拉、抗擠壓性能強。
2. 采集模擬量信號綜合判斷。
3. 滿足GB16280-2014中4.18條小尺寸高溫響應性能試驗要求和GB50116-2013中12.3.3條響應火焰規模不大于100mm的要求。
4. 在安全溫度范圍內探測器報警后不損壞感溫線纜,感溫線纜可重復使用。
5. 具有開路、短路兩種故障報警。
6. 微電腦處理器和終端盒外殼采用阻燃材料,抗腐蝕、抗老化。
7. 帶手動火警和故障模擬功能。
8. 探測器抗干擾能力強,采用隔離檢測以及軟件抗干擾技術,可應用于強電磁場干擾的場所。
三、 主要技術指標
1. 探測器類別:纜式、可恢復式、定溫2. 定溫報警溫度、環境溫度
型 號 | 動作溫度℃ | 探測器不動作溫度℃ | 微電腦處理器、終端盒環境溫度范圍℃ |
JTW-LD-SF500/138A | 138±10% | 85 | F(-40 ~70) |
3. 最小報警長度:1m
4. 最大使用長度:200m
5. 感溫線纜芯線絕緣電阻:≥10MΩ
6. 工作電壓:DC24V(85-110%)
7. 靜態電流≤15mA
8. 報警電流≤25mA
9. 過流保護動作電流>50 mA
10. 報警復位:火警斷電復位、故障自動復位
11. 狀態指示:運行: 綠色指示燈閃亮 火警:紅色指示燈常亮 故障:黃色指示燈常亮
12. 使用環境:相對濕度≤95%,不凝露
13. 繼電器無源觸點輸出:火警DC24V/1A、故障DC24V/1A
14. 外殼防護等級:IP30
15. 執行標準:GB 16280-2014
四、 結構及安裝尺寸

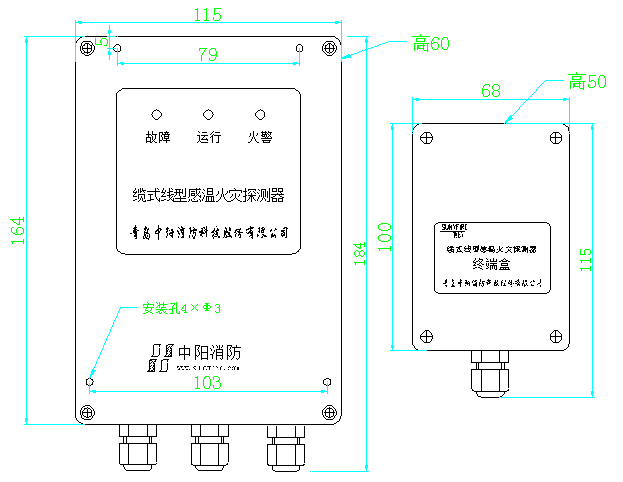

微電腦處理器和終端盒外形示意圖如圖1所示。單位:mm
圖1 微電腦處理器和終端盒外形示意圖
五、接線與調試
1. 按圖3要求,將24V電源線、信號線從防水接頭穿入盒體,接入相應的接線端子,感溫線纜兩端穿入微電腦處理器和終端盒上的防水接頭,擰緊防水接頭。(感溫電纜白色線芯接LV1端子,紅色線芯剪掉、藍色線芯接LV3)2. 通電后,系統自檢20—30秒后,綠燈閃亮。(頻率約1HZ)
3. 手動測試模擬故障:把雙排插針S3(在電路板頂部,如圖4)上的短路環拔下插在第1組(中間)插針上,短接后黃燈常亮,故障繼電器動作,用萬用表測量Z1、CK1端子斷開,CB1、Z1端子導通,測試后拔下短路環故障恢復。
4. 手動測試模擬火警:把雙排插針S3(在電路板頂部,如圖4)上的短路環拔下插在第2組插針上,短接后紅燈常亮,火警繼電器動作,用萬用表測量Z2端和CK2端子導通測試后拔下短路環火警恢復。
5. 如果要加溫測試,可以將感溫線纜距離末端300mm的1m加熱,或者在感溫線纜上纏繞紙張,同時點燃紙張,當溫度達到動作閾值,即可產生火災報警。測試后的感溫線纜剪除后重新與終端盒連接牢固,系統復位(短接一下S1,或重新上電)。
6. 調試完畢,蓋好上部盒蓋,通電運行。
7. 接線說明
(1) 終端盒接線端子如圖2所示:
序號 | 端子代號 | 內容 | 備注 |
1 | LV1 | 感溫電纜 | 白色 |
2 | LV2 | 空 | |
3 | LV3 | 感溫電纜 | 藍色+多股絲 |
4 | G | 空 |
圖2
2)微電腦處理器接線端子如圖3所示
序號 | 端子代號 | 內容 | 備注 |
1 | 24V+ | DC24V電源輸入“+” | |
2 | 24V- | DC24V電源輸入“-” | |
3 | LV1 | 感溫電纜 | 接白色線 |
4 | LV2 | 空 | |
5 | LV3 | 感溫電纜 | 接藍色線+多股絲 |
6 | LV4 | 空 | |
7 | Z3 | 空 | |
8 | CK3 | 空 | |
9 | Z2 | 火警信號公共 | 火警后閉合 |
10 | CK2 | 火警信號常開 | |
11 | Z1 | 故障信號公共 | 通電后閉合 |
12 | CK1 | 故障信號常開 | |
13 | CB1 | 故障信號常閉 |
圖3
圖4探測器應用系統圖
七、注意事項
1. 微電腦處理器以及終端盒應注意防水。2. 探測器必須以連續的、無抽頭或分支的連續布線方式安裝,并嚴格按照國家規范要求進行。
3. 重物應避免壓在探測器上,承受抗拉力為100N。
4. 避免在探測器上涂刷腐蝕性物質。
5. 安裝時嚴禁硬性折彎和扭轉感溫線纜。感溫線纜的彎曲半徑要大于100mm,并防止護套破損。
6. 每年對探測器感溫線纜兩端開路進行阻值測試,其線芯之間正常阻值不應小于10MΩ,否則應予以更換。測量設備宜采用500V兆歐表。
7. 建議每年對探測器進行實體火災測試,以確保探測器穩定可靠的運行。
8. 運輸時應妥善包裝,避免積壓沖擊。
9. 嚴禁私自維修探測器,如探測器存在故障,請及時與中陽消防聯系。
