105℃長距型 感溫電纜JTW-LD-SF500/105E 纜式線型感溫火災探測器
JTW-LD-SF500/105E
報警溫度：105℃
工作溫度范圍：-40℃~70℃
恢復性能：可恢復式
最大使用長度：400米
產品詳情 / Product details
一、 概述
六、系統接線方式

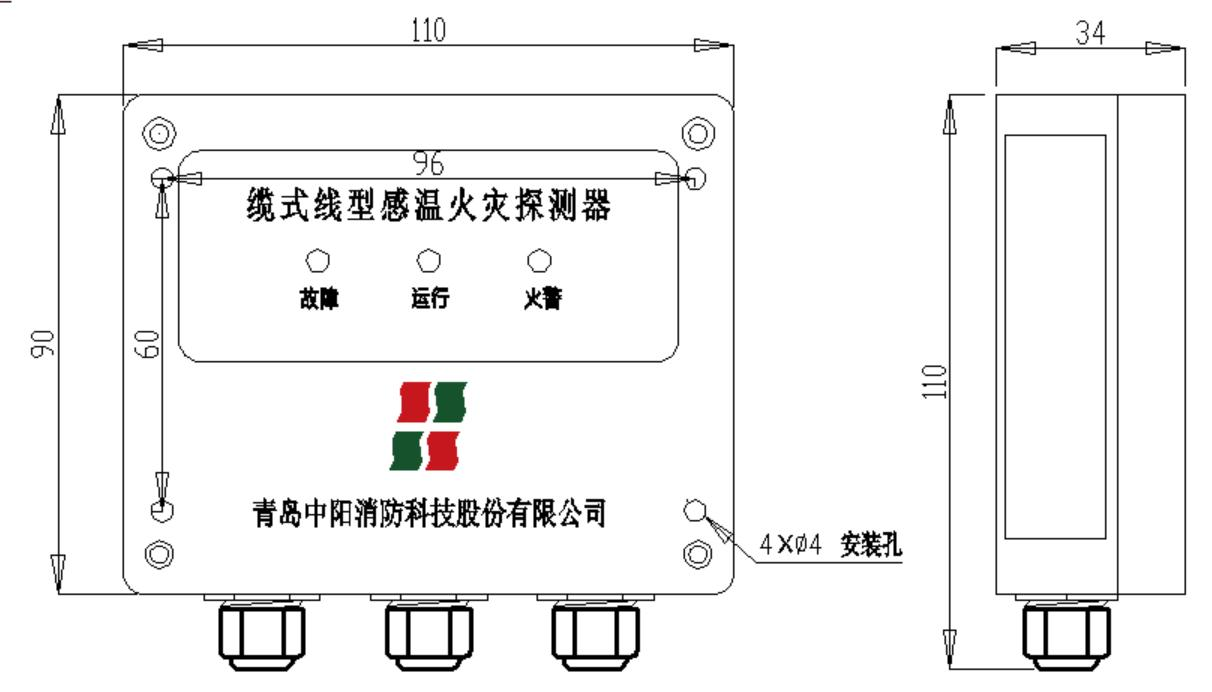

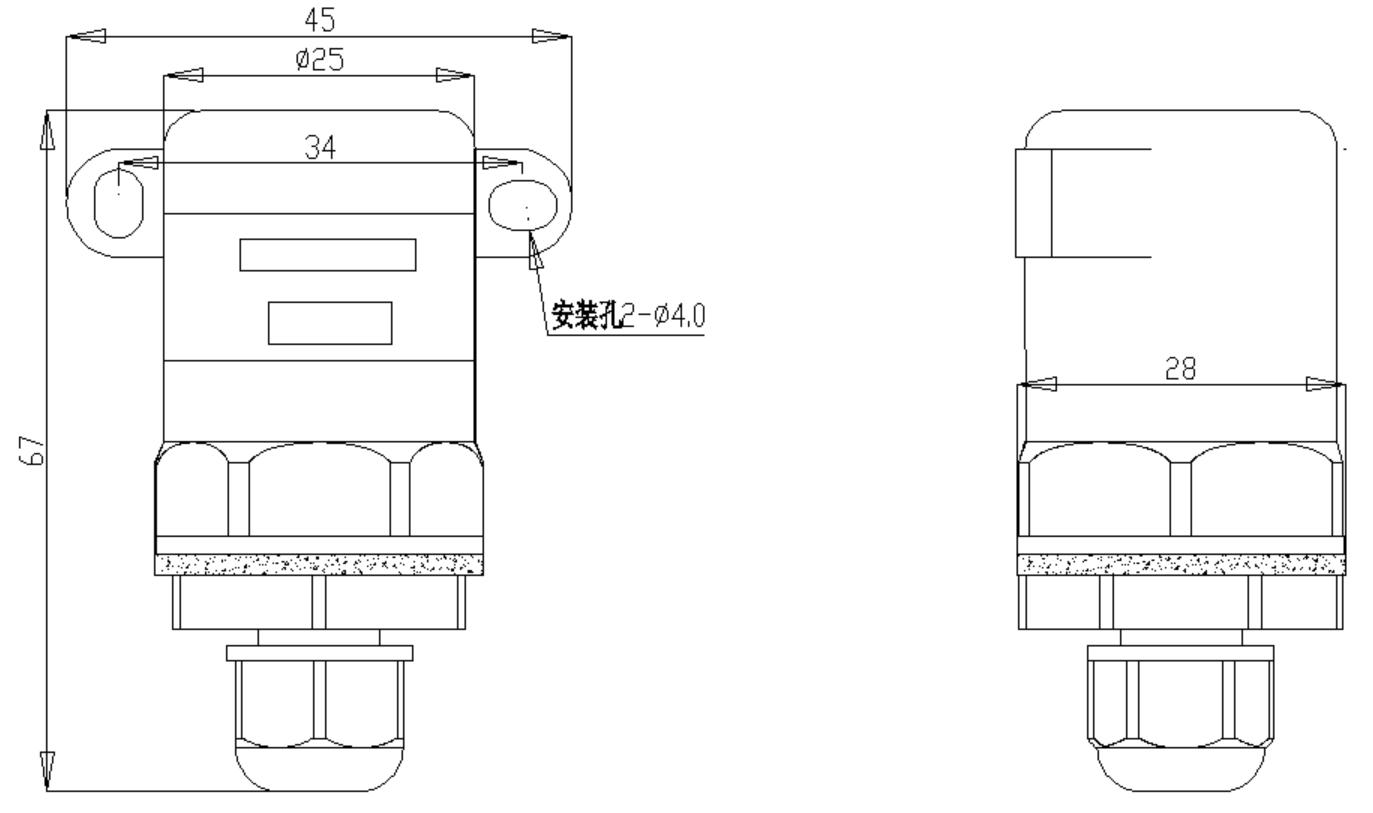

1.外形尺寸及安裝示意圖
圖 1
2 信號處理單元接線端子說明
1） 端子 1-4：DC24V 電源端子，端子 1、2 電源 24V 正極；端子 3、4 電源 24V 負極。
2） 端子 6-8：感溫電纜接入端子， 白色線芯接 D1，藍色接 COM。
3） 端子 9-11：火災報警繼電器(HB 常閉端、HK 常開端、HCM 火警公共端)輸出。
4） 端子 12-14：故障報警繼電器(GB 常閉端、GK 常開端、GCM 故障公共端)輸出。
3 接續部件接線端子說明
1）感溫電纜接入端子： 白色線芯接 D1，藍色接 COM。
4 接線方式

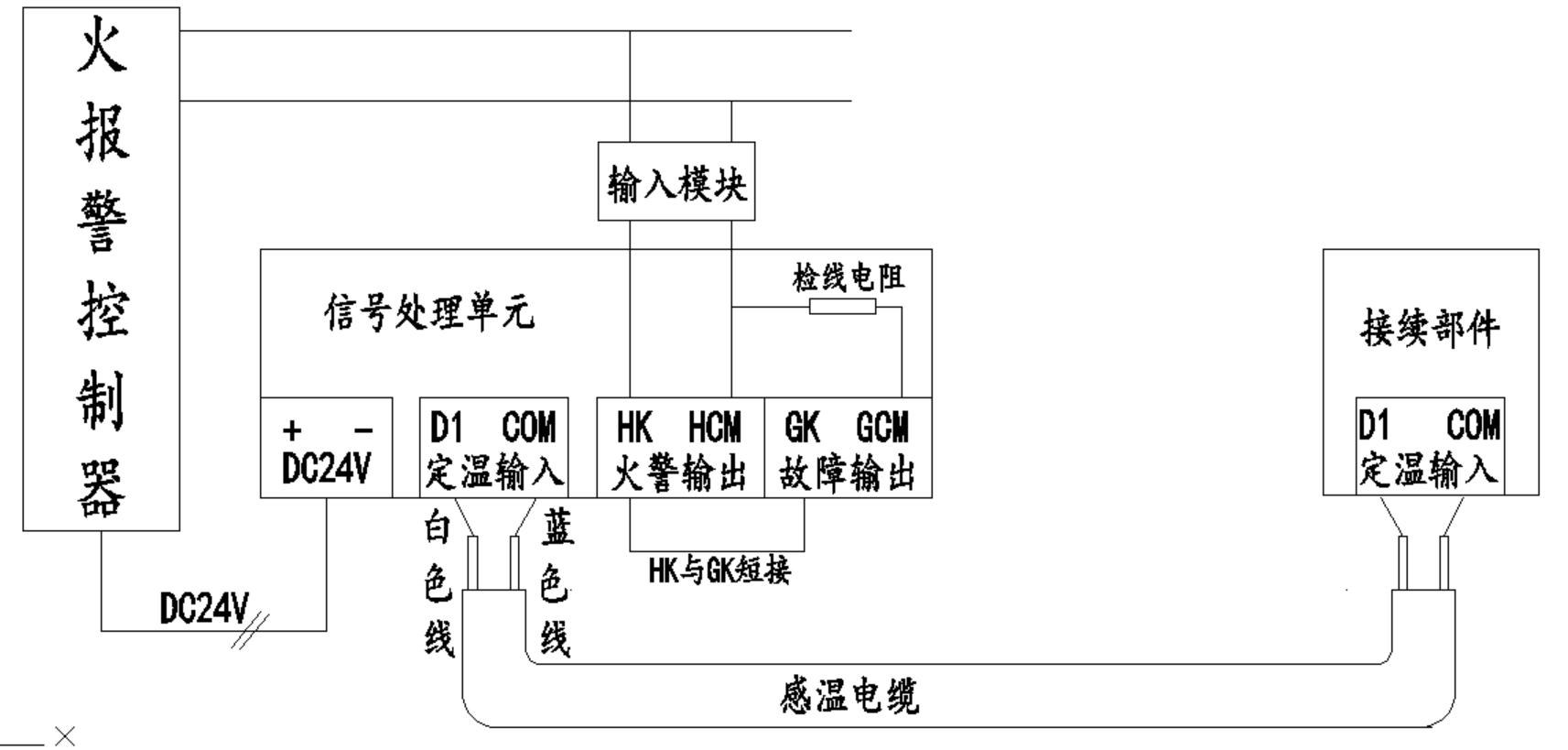

與火災報警控制系統配套使用時，總線型火災報警控制器需要通過其輸入（監視）模塊，將探測器的報警信號接入 系統，其接線方式見下圖、多線型火災報警控制器如下圖。
圖 2
五、 探測器調試
1. 將 24V 電源線、信號線從防水接頭穿入盒體，接入相應的接線端子，感溫線纜兩端穿入信號處理單元和終端盒 上的防水接頭，擰緊防水接頭。（感溫電纜白色線芯接 D1 端子，紅色線芯剪掉、藍色線芯接COM）
2. 通電后，系統自檢 20—30 秒后，綠燈閃亮。
3. 手動測試模擬故障：按下電路板上的故障實驗按鍵后黃燈常亮，故障繼電器動作，用萬用表測量 GCM 、GB 端 子導通，GK 、GCM 端子斷開，松開按鍵故障恢復。
4. 手動測試模擬火警：按下電路板上的火警實驗按鍵后紅燈常亮，火警繼電器動作，用萬用表測量 HCM 、HK 端 子導通，試驗后按火復鍵火警恢復。如果要加溫測試，可以將感溫線纜距離末端 300mm 的 1m 加熱，或者在 感溫線纜上纏繞紙張，同時點燃紙張，當溫度達到動作閾值，即可產生火災報警。測試后的感溫線纜剪除后重 新與終端盒連接牢固，試驗后按火復鍵火警恢復。
5. 調試完畢，蓋好上部盒蓋，通電運行。
六、 注意事項
l 感溫電纜安裝過程中應嚴禁重力擠壓沖擊、硬性彎曲（彎曲半徑大于 120mm）、扭轉感溫電纜。
l 感溫電纜安裝完畢后，應無破損、劃傷現象，確保防水性能，并測量絕緣狀況良好。
l 感溫電纜保護對象的最高溫度不應超過 60℃。
l 感溫電纜和信號處理單元的使用壽命不應超過 15 年。
l 信號處理單元室外安裝時應有外罩防雨箱。
l 安裝信號處理單元及接續部件時要保證盒體的密封性能，否則探測器可靠性能將受到影響。
l 運輸時應妥善包裝，避免積壓沖擊。
l 嚴禁私自維修探測器，如探測器存在故障，請及時與本公司聯系。
JTW-LD-SF500/105E 纜式線型感溫火災探測器(簡稱探測器)是可恢復式火災探測產品，該探測器以國家標準 GB16280-2014《線型感溫火災探測器》為設計依據，具有定溫火災探測報警特性。主要由信號處理單元、感溫電纜、 接續部件組成，采用繼電器無源干接點方式輸出，可方便地與不同廠家的火災報警控制器配套使用。
二、 工作原理及特點
探測器的感溫線纜為溫度敏感元件，JTW-LD-SF500/ 105E 感溫線纜由三根分別擠塑熱敏絕緣材料的導線絞合組 成，能夠?qū)ρ刂浒惭b長度范圍內任意一點的溫度變化進行探測。當溫度上升至響應值時，感溫線纜線芯間的阻值 躍變，導線間就會產生相應信號，再經過單片機微控制器模糊數學的計算方法做出火警判斷。
三、 其主要特點簡述如下：
1. 在安全溫度范圍內探測器報警后不損壞感溫線纜，感溫線纜可重復使用。
2. 具有開路、短路、掉電三種故障報警。
3. 感溫線纜結構穩定，抗電磁干擾性及抗拉、抗擠壓性能強。
4. 帶手動火警和故障模擬功能。
5. 探測器采用隔離檢測以及軟件抗干擾技術，可應用于強電磁場干擾的場所。
四、 主要應用場所：
1. 電力設施： 電纜隧道、 電纜廊道、電纜夾層、 電纜橋架、變壓器、變電站（所）、配電裝置系統等；
2. 傳輸設施：輸煤皮，工業過程及材料輸送系統；
3. 液體設施：液壓站及潤滑油庫、油管廊及其它供油系統場所；
4 ． 儲存設施：各種儲罐、酒庫、倉庫及貨架庫等；
五、主要技術參數
1. 探測器類別：纜式、可恢復式、定溫、探測型
2. 定溫報警溫度、環境溫度
3. 最小報警長度：1m
4. 最大使用長度：400m
5. 工作電壓：DC24V（85-110%）
6. 靜態電流≤15mA
7. 報警電流≤25mA
8. 過流保護動作電流＞50 mA
9. 狀態指示：運行：綠色指示燈閃亮火警：紅色指示燈常亮故障：黃色指示燈常亮
10. 使用環境：相對濕度≤95%，不凝露
11. 繼電器無源觸點輸出：火警 DC24V/1A、故障 DC24V/1A
12. 外殼防護等級：IP66
13. 執行標準：GB 16280-2014
二、 工作原理及特點
探測器的感溫線纜為溫度敏感元件，JTW-LD-SF500/ 105E 感溫線纜由三根分別擠塑熱敏絕緣材料的導線絞合組 成，能夠?qū)ρ刂浒惭b長度范圍內任意一點的溫度變化進行探測。當溫度上升至響應值時，感溫線纜線芯間的阻值 躍變，導線間就會產生相應信號，再經過單片機微控制器模糊數學的計算方法做出火警判斷。
三、 其主要特點簡述如下：
1. 在安全溫度范圍內探測器報警后不損壞感溫線纜，感溫線纜可重復使用。
2. 具有開路、短路、掉電三種故障報警。
3. 感溫線纜結構穩定，抗電磁干擾性及抗拉、抗擠壓性能強。
4. 帶手動火警和故障模擬功能。
5. 探測器采用隔離檢測以及軟件抗干擾技術，可應用于強電磁場干擾的場所。
四、 主要應用場所：
1. 電力設施： 電纜隧道、 電纜廊道、電纜夾層、 電纜橋架、變壓器、變電站（所）、配電裝置系統等；
2. 傳輸設施：輸煤皮，工業過程及材料輸送系統；
3. 液體設施：液壓站及潤滑油庫、油管廊及其它供油系統場所；
4 ． 儲存設施：各種儲罐、酒庫、倉庫及貨架庫等；
五、主要技術參數
1. 探測器類別：纜式、可恢復式、定溫、探測型
2. 定溫報警溫度、環境溫度
| 動作溫度 | 感溫電纜最高環境溫度 | 信號處理單元、接續部件環境溫度范圍 |
| 105℃±10% | 70℃ | C（-40℃ ~ 70℃) |
3. 最小報警長度：1m
4. 最大使用長度：400m
5. 工作電壓：DC24V（85-110%）
6. 靜態電流≤15mA
7. 報警電流≤25mA
8. 過流保護動作電流＞50 mA
9. 狀態指示：運行：綠色指示燈閃亮火警：紅色指示燈常亮故障：黃色指示燈常亮
10. 使用環境：相對濕度≤95%，不凝露
11. 繼電器無源觸點輸出：火警 DC24V/1A、故障 DC24V/1A
12. 外殼防護等級：IP66
13. 執行標準：GB 16280-2014
六、系統接線方式
1.外形尺寸及安裝示意圖
圖 1
2 信號處理單元接線端子說明
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| 24+ | 24- | D1 | D2 | COM | HB | HK | HCM | GB | GK | GCM | |||
| 24V 輸入 | 定溫輸入 | 火警輸出 | 故障輸出 | ||||||||||
2） 端子 6-8：感溫電纜接入端子， 白色線芯接 D1，藍色接 COM。
3） 端子 9-11：火災報警繼電器(HB 常閉端、HK 常開端、HCM 火警公共端)輸出。
4） 端子 12-14：故障報警繼電器(GB 常閉端、GK 常開端、GCM 故障公共端)輸出。
3 接續部件接線端子說明
| D1 | D2 | COM |
4 接線方式
與火災報警控制系統配套使用時，總線型火災報警控制器需要通過其輸入（監視）模塊，將探測器的報警信號接入 系統，其接線方式見下圖、多線型火災報警控制器如下圖。
圖 2
五、 探測器調試
1. 將 24V 電源線、信號線從防水接頭穿入盒體，接入相應的接線端子，感溫線纜兩端穿入信號處理單元和終端盒 上的防水接頭，擰緊防水接頭。（感溫電纜白色線芯接 D1 端子，紅色線芯剪掉、藍色線芯接COM）
2. 通電后，系統自檢 20—30 秒后，綠燈閃亮。
3. 手動測試模擬故障：按下電路板上的故障實驗按鍵后黃燈常亮，故障繼電器動作，用萬用表測量 GCM 、GB 端 子導通，GK 、GCM 端子斷開，松開按鍵故障恢復。
4. 手動測試模擬火警：按下電路板上的火警實驗按鍵后紅燈常亮，火警繼電器動作，用萬用表測量 HCM 、HK 端 子導通，試驗后按火復鍵火警恢復。如果要加溫測試，可以將感溫線纜距離末端 300mm 的 1m 加熱，或者在 感溫線纜上纏繞紙張，同時點燃紙張，當溫度達到動作閾值，即可產生火災報警。測試后的感溫線纜剪除后重 新與終端盒連接牢固，試驗后按火復鍵火警恢復。
5. 調試完畢，蓋好上部盒蓋，通電運行。
六、 注意事項
l 感溫電纜安裝過程中應嚴禁重力擠壓沖擊、硬性彎曲（彎曲半徑大于 120mm）、扭轉感溫電纜。
l 感溫電纜安裝完畢后，應無破損、劃傷現象，確保防水性能，并測量絕緣狀況良好。
l 感溫電纜保護對象的最高溫度不應超過 60℃。
l 感溫電纜和信號處理單元的使用壽命不應超過 15 年。
l 信號處理單元室外安裝時應有外罩防雨箱。
l 安裝信號處理單元及接續部件時要保證盒體的密封性能，否則探測器可靠性能將受到影響。
l 運輸時應妥善包裝，避免積壓沖擊。
l 嚴禁私自維修探測器，如探測器存在故障，請及時與本公司聯系。
