電動客車鋰離子動力電池箱 火災探測裝置——道路車輛用纜式火災探測器 中陽消防

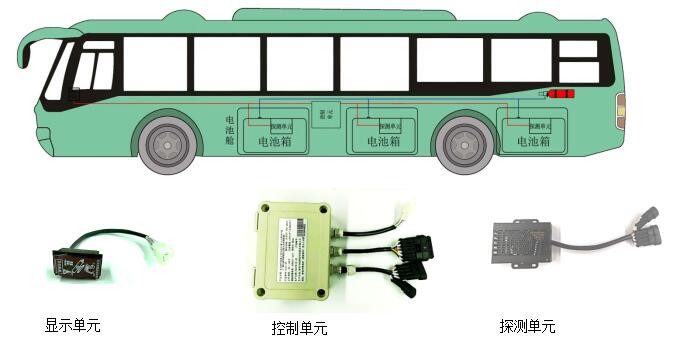

由探測單元、控制單元、顯示單元3部分組成。
1、探測單元：
探測熱失控、輸出啟動滅火裝置信號；
2、控制單元：
接收、存儲探測單元數據，連接顯示單元，對外信息傳輸；
3、顯示單元：
聲光報警信號顯示，手動啟動滅火裝置。
產品詳情 / Product details
一、應用領域
電動客車鋰離子動力電池箱火災探測裝置，主要用于鋰離子電池單體、模塊、電池包和電池艙內火災的早期探測和報警，被廣泛應用于商用車、乘用車、儲能電站等處的鋰離子電池火災探測和防控。
二、裝置組成
探測裝置由由探測單元、控制單元和顯示單元組成。
探測單元：探測熱失控、輸出啟動滅火裝置信號；
控制單元：接收、存儲探測單元數據，連接顯示單元，對外信息傳輸；
顯示單元：聲光報警信號顯示，手動啟動滅火裝置。
三、優勢特點
1、采用進口傳感器，結合高速、高精度處理電路，具有信號穩定、精度高、重復性好等優點，適用于各種具有鋰離子熱失控風險的場所。
2、通過監測防護區內CO氣體濃度、VOC濃度、煙霧濃度和電池表面溫度的變化，智能判斷鋰離子電池是否發生熱失控，并具備報警信號和聯動控制信號輸出功能。
3、可以輸出各種標準信號，可配接火災報警系統以及CAN總線通訊系統等，被廣泛應用于商用車、乘用車等處的鋰離子電池火災探測和防控。
四、探測單元詳解
1. 產品概述
SF—C1001系列道路車輛用纜式火災探測器，是專為道路車輛發動機艙、電池艙等潛在火災隱患部位的火災探測而設計，針對道路車輛電氣和電子設備惡劣的環境條件，考慮可能的機械沖擊、濕熱循環、防塵防水、腐蝕老化等多方面不利因素，經過了嚴格測試和試驗的一款火災探測器，能夠?qū)ρ刂浒惭b長度范圍內任意一點的環境溫度變化進行自動探測和報警，是中陽消防科技股份有限公司出品的又一精品探測器。
2. 產品結構
各構件說明如下：
件①：終端匹配電阻，采用注塑密封，防水防潮；
件②：溫敏元件（長度可任意定制），外部編織有網狀防護層，耐磨抗振耐腐蝕；
件③：信號線密封接頭，采用注塑密封，防水防潮；
件④：信號線，道路車輛專用絕緣低壓電線，
件⑤：防水插座282104-1，TE公司出品，品質保證。
3. 工作原理

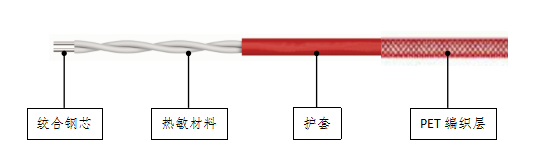

本產品的溫敏元件，由兩根分別擠塑負溫度系數熱敏絕緣材料的鋼芯導線絞合而成。在正常監視狀態下，兩根鋼絲處于絕緣狀態，當環境溫度上升至響應值（70℃/85℃/105℃/138℃/180℃均可定制）時，鋼芯導線相互接觸短路，就會產生開關量報警信號。
4. 技術參數
5. 安裝與維護
本產品在道路車輛上大致有如下幾種安裝形式：

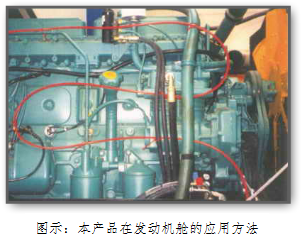

1) 在發動機艙，將本產品的溫敏元件纏繞在可能發生火災的部位，如：發動機本體、油路、排氣管路等部位；
2) 沿車上重要電氣線束走向，在線槽內將本產品的溫敏元件與線束接觸式直線或S型曲線敷設；

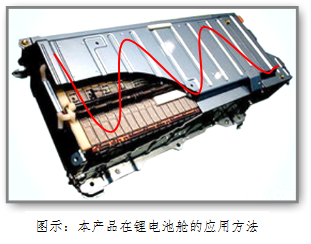

3) 在鋰電池艙，將本產品的溫敏元件敷設在鋰電池殼體內部或外部。
▼以下為常見導致纜式火災探測器無法穩定運行的情形，請務必注意避免：
●溫敏元件長期處于潮濕環境，外護套因積塵而產生霉變；
●因相對濕度過高甚至飽和而使溫敏元件長期處于結露狀態時；
●溫敏元件長期被水浸泡時；
●溫敏元件外護套破損；
●溫敏元件受重物擠壓。
電動客車鋰離子動力電池箱火災探測裝置，主要用于鋰離子電池單體、模塊、電池包和電池艙內火災的早期探測和報警，被廣泛應用于商用車、乘用車、儲能電站等處的鋰離子電池火災探測和防控。
二、裝置組成
探測裝置由由探測單元、控制單元和顯示單元組成。
探測單元：探測熱失控、輸出啟動滅火裝置信號；
控制單元：接收、存儲探測單元數據，連接顯示單元，對外信息傳輸；
顯示單元：聲光報警信號顯示，手動啟動滅火裝置。
| 型號 | 工作溫度 | 額定電流 | 探測種類 | 溫度報警閾值 | 報警濃度 | 啟動輸出 | 通訊方式 |
| TC01-SF | -40℃～85℃ | DC24V 35mA |
溫度、CO/VOC、煙霧 | B類（69-85℃） | 可按需標定，默認300ppm | 一組有源24V/2A | CAN |
三、優勢特點
1、采用進口傳感器，結合高速、高精度處理電路，具有信號穩定、精度高、重復性好等優點，適用于各種具有鋰離子熱失控風險的場所。
2、通過監測防護區內CO氣體濃度、VOC濃度、煙霧濃度和電池表面溫度的變化，智能判斷鋰離子電池是否發生熱失控，并具備報警信號和聯動控制信號輸出功能。
3、可以輸出各種標準信號，可配接火災報警系統以及CAN總線通訊系統等，被廣泛應用于商用車、乘用車等處的鋰離子電池火災探測和防控。
四、探測單元詳解
1. 產品概述
SF—C1001系列道路車輛用纜式火災探測器，是專為道路車輛發動機艙、電池艙等潛在火災隱患部位的火災探測而設計，針對道路車輛電氣和電子設備惡劣的環境條件，考慮可能的機械沖擊、濕熱循環、防塵防水、腐蝕老化等多方面不利因素，經過了嚴格測試和試驗的一款火災探測器，能夠?qū)ρ刂浒惭b長度范圍內任意一點的環境溫度變化進行自動探測和報警，是中陽消防科技股份有限公司出品的又一精品探測器。
2. 產品結構
各構件說明如下：
件①：終端匹配電阻，采用注塑密封，防水防潮；
件②：溫敏元件（長度可任意定制），外部編織有網狀防護層，耐磨抗振耐腐蝕；
件③：信號線密封接頭，采用注塑密封，防水防潮；
件④：信號線，道路車輛專用絕緣低壓電線，
件⑤：防水插座282104-1，TE公司出品，品質保證。
3. 工作原理
本產品的溫敏元件，由兩根分別擠塑負溫度系數熱敏絕緣材料的鋼芯導線絞合而成。在正常監視狀態下，兩根鋼絲處于絕緣狀態，當環境溫度上升至響應值（70℃/85℃/105℃/138℃/180℃均可定制）時，鋼芯導線相互接觸短路，就會產生開關量報警信號。
4. 技術參數
| 型號 | SF—C1001/70 | SF—C1001/85 | SF—C1001/105 | SF—C1001/138 | SF—C1001/180 |
| 動作溫度 | 70℃±10% | 85℃±10% | 105℃±10% | 138℃±10% | 180℃±10% |
| 環境溫度 | -40～45℃ | -40～60℃ | -40～75℃ | -40～85℃ | -40～108℃ |
| 響應時間 | ≤10s | ≤15s | ≤30s | ≤30s | ≤30s |
| 環境濕度 | 相對濕度≤95%，不凝露 | 防護等級 | IP66 | ||
| 最小彎曲半徑 | 100mm | 耐壓強度 | 10KV | ||
| 抗拉強度 | ≥100N | 接口型號 | TE 282104-1 | ||
| 報警信號 | 開關量信號 | 探測器類型 | 定溫、不可恢復式 | ||
5. 安裝與維護
本產品在道路車輛上大致有如下幾種安裝形式：
1) 在發動機艙，將本產品的溫敏元件纏繞在可能發生火災的部位，如：發動機本體、油路、排氣管路等部位；
2) 沿車上重要電氣線束走向，在線槽內將本產品的溫敏元件與線束接觸式直線或S型曲線敷設；
3) 在鋰電池艙，將本產品的溫敏元件敷設在鋰電池殼體內部或外部。
▼以下為常見導致纜式火災探測器無法穩定運行的情形，請務必注意避免：
●溫敏元件長期處于潮濕環境，外護套因積塵而產生霉變；
●因相對濕度過高甚至飽和而使溫敏元件長期處于結露狀態時；
●溫敏元件長期被水浸泡時；
●溫敏元件外護套破損；
●溫敏元件受重物擠壓。
